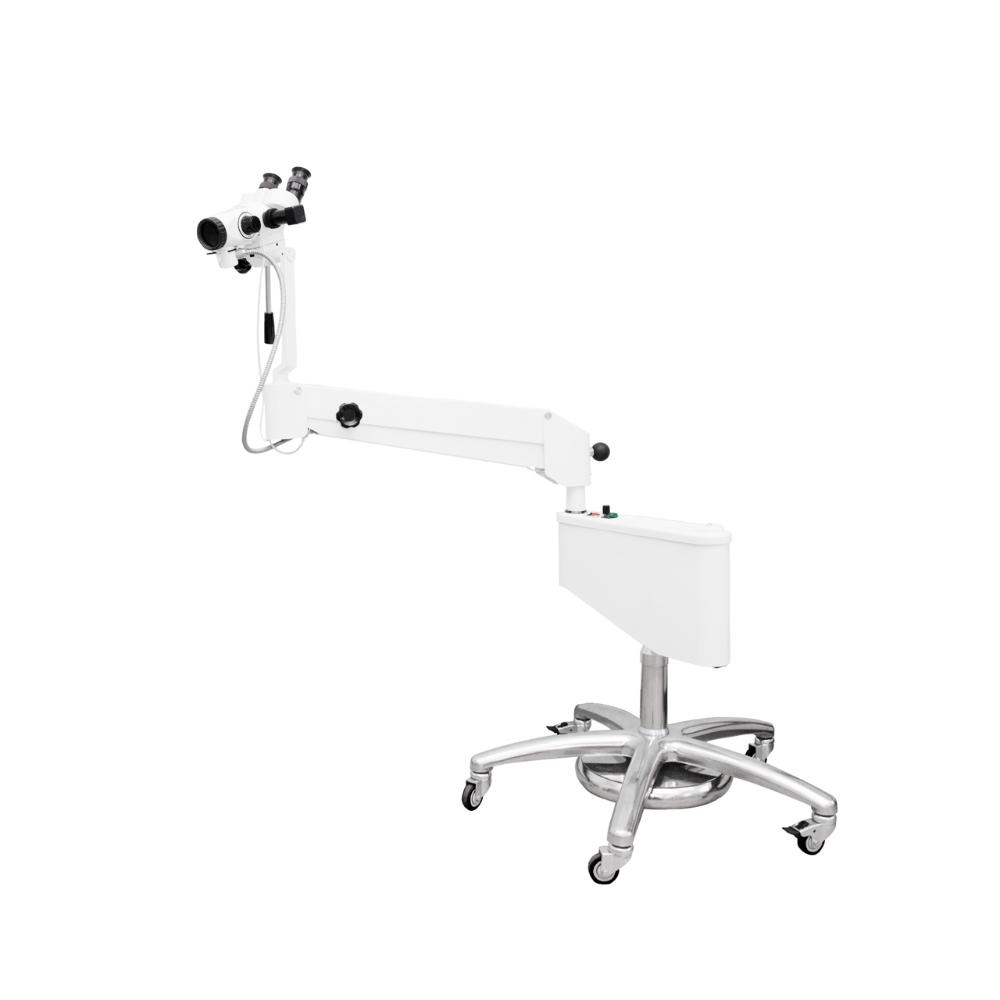

Кольпоскоп модульный (КМ-2) на пантографе

Модульный медицинский кольпоскоп КМ-2 на пантографе АО «Орион Медик» предназначен для гинекологических обследований в клиниках и женских консультациях. Он используется для визуального осмотра слизистой влагалища, шейки матки и цервикального канала.

Бинокулярная система с конвергентным ходом лучей формирует стереоскопическое изображение. Объектив имеет фокусное расстояние 300 мм, окуляры — 12,5×. Пять ступеней увеличения составляют 2,7; 4; 6,7; 10,7 и 16,7 крат. Межзрачковое расстояние регулируется в пределах 52–75 мм, диоптрийная подвижка — ±7 дптр.

Параллелограммный механизм с двумя независимыми плечами используется для позиционирования оптической головки. Перемещение микроскопа по высоте составляет 480 мм, ход механической фокусировки — 42 мм. Наклон — не менее ±45°, поворот вокруг вертикальной оси — не менее ±350°.

Освещение интегрировано в оптическую систему. В качестве источника предусмотрены галогеновая лампа или светодиод, освещённость объекта — не менее 20000 лк. Интенсивность регулируется, в ход лучей может вводиться сине-зелёный фильтр для повышения контраста сосудистого рисунка.

Основание представляет собой мобильную платформу с пятью колёсами, два из которых имеют фиксирующие тормоза. Габариты прибора — 1200×670×1800 мм, масса — 38 кг. Питание осуществляется от сети 220 В,50 Гц.

Конструкция допускает дооснащение аксессуарами и дополнительными модулями. Базовый состав включает стереоскопический микроскоп, систему позиционирования и мобильное основание; комплектация может изменяться по требованиям заказчика.
