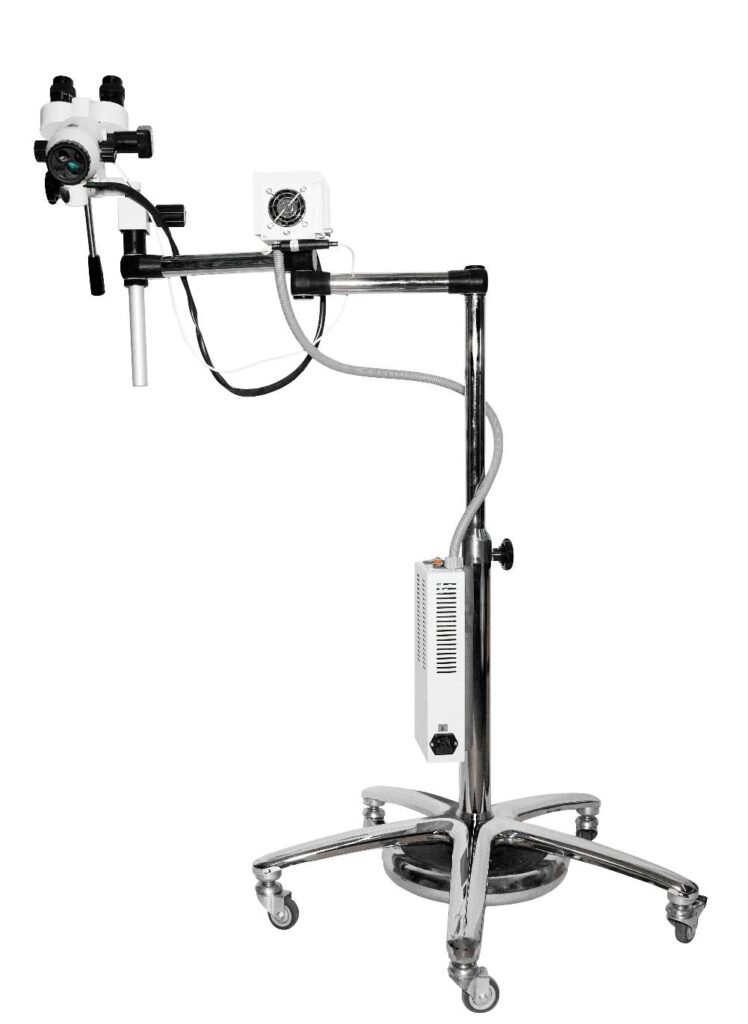

Кольпоскоп модульный (КМ-2) на рычагах

Модульный кольпоскоп КМ-2 на рычагах АО «Орион Медик» предназначен для гинекологических осмотров в больницах и женских консультациях. Бинокулярная система с конвергентным ходом лучей формирует объёмное стереоскопическое изображение.

Базовая оптика включает объектив с фокусным расстоянием 300 мм и окуляры 12,5×. Пять ступеней увеличения составляют 2,7; 4; 6,7; 10,7 и 16,7 крат. Межзрачковое расстояние регулируется от 52 до 75 мм для настройки наблюдения. Диоптрийная подвижка окуляров составляет ±7 дптр.

Горизонтально-вертикальная вращающая консоль позволяет позиционировать микроскоп и ориентировать оптическую головку относительно области исследования. Грубое вертикальное перемещение составляет 277 мм, точное — 150 мм. Наклон вокруг оси X — не менее ±45°, поворот вокруг вертикальной оси Z — не менее ±350°. Механизм фокусировки перемещается на 42 мм.

Интегрированная осветительная система использует галогеновую лампу 12 В/100 Вт. Освещённость объекта — не менее 20000 лк, интенсивность регулируется. В ход лучей можно вводить сине-зелёный светофильтр для повышения контраста.

Мобильная платформа имеет пять колёс, два из них снабжены фиксирующими тормозами для установки платформы в рабочем положении. Размеры кольпоскопа — 1100×670×1404 мм, масса — 25 кг. Питание — 220 В,50 Гц, мощность — 160 ВА.

Конструкция допускает последующее дооснащение дополнительными модулями. Оптическая головка настраивается по положению и механически фокусируется на исследуемом объекте. Состав комплектации может изменяться в соответствии с требованиями заказчика.
