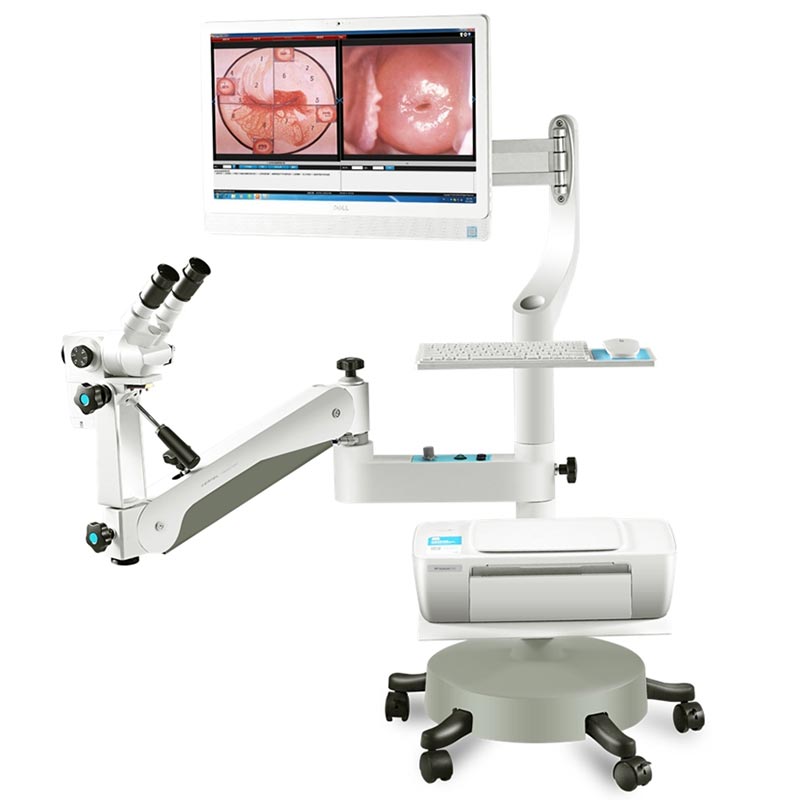

Оптический кольпоскоп Kernel KN-2200BII с цифровой камерой предназначен для гинекологической диагностики и визуального исследования тканей. Он объединяет бинокулярную оптику немецкого производства и средства получения цифрового изображения для анализа кольпоскопической картины. Программная обработка дополняет бинокулярное наблюдение работой с цифровым изображением исследуемого участка.
Оптическая система имеет широкое поле зрения, большую глубину резкости и естественную цветопередачу. Увеличение переключается по пяти ступеням: 2,8; 4; 7; 11,5 и 17 крат. Предусмотрен цифровой зум до 30 крат. При выборе ступени изменяются увеличение наблюдаемого изображения и охват поля. Дискретная настройка относится к оптике, а дополнительный цифровой зум применяется к изображению камеры.
Модель комплектуется окулярами с наклоном 0° и 45° для работы на смотровых площадках разной высоты. Увеличение окуляра составляет 12,5×, диапазон коррекции рефракции — 0 ±5 D. Бинокуляр имеет фокусное расстояние 160 мм и встроенную измерительную линейку. Рефракционная регулировка позволяет настроить окуляры по зрению пользователя. Встроенная линейка предусмотрена для измерений при наблюдении через бинокуляр.
Межзрачковое расстояние регулируется в пределах 50–75 мм. Рабочая дистанция составляет 295 мм. Диаметр поля зрения изменяется от 80 до 12,5 мм, диапазон микрофокусировки — 40 мм. Эти регулировки используются при настройке оптического наблюдения. Окуляры можно настроить по расстоянию до глаз, а микрофокусировка используется для уточнения резкости. Рабочая дистанция относится к расстоянию от прибора до области осмотра.
Камера оснащена ПЗС-матрицей 1/2 дюйма с последовательным сканированием. Разрешение изображения составляет 3088 × 2064 пикселя, для камеры указаны 6,37 Мп. Минимальное освещение для регистрации изображения — 0,15 лк. Размер матрицы и разрешение описывают формат чувствительного элемента и количество пикселей в изображении.
Светодиодный осветитель обеспечивает освещённость не менее 30000 лк. Цифровая камера дополняет бинокулярный осмотр, а программное обеспечение используется для анализа полученных изображений. Оптическое и цифровое увеличение представлены как отдельные возможности системы.
