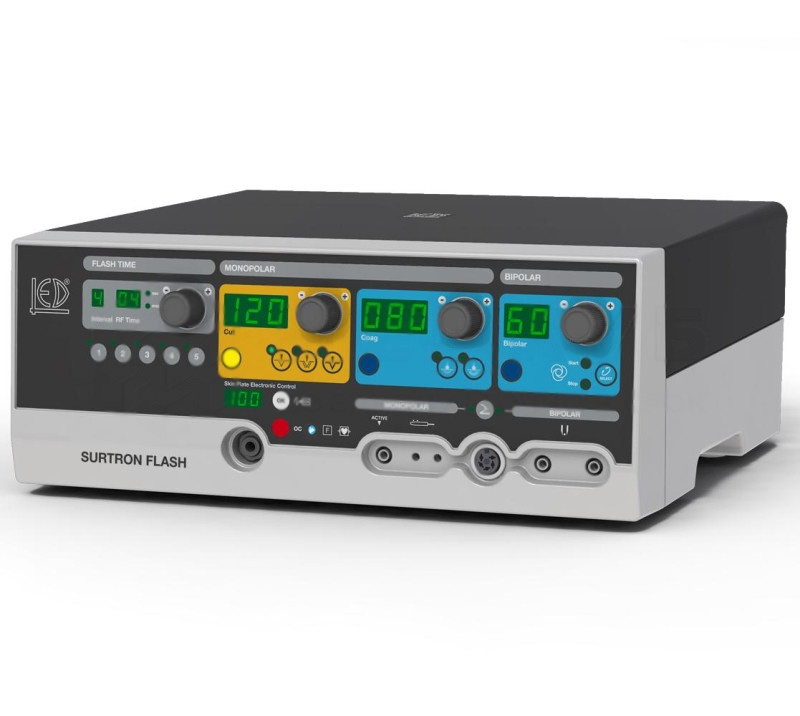

Высокочастотный электрохирургический аппарат LED S.p.A SURTRON FLASH 120 предназначен для монополярного резания, резания с коагуляцией, а также монополярной и биполярной коагуляции при хирургических вмешательствах. Аппарат рассчитан на стационарное применение: его размещают на операционном столике или на тележке, поставляемой отдельно.
Встроенный микроконтроллер управляет работой генератора. На передней панели расположены дисплей, ручка регулировки и кнопки. Интерфейсы подключения и выключатель находятся сзади. Резание и коагуляцию активируют кнопками рукоятки либо ножным переключателем. Мощность задается энкодером от нулевого уровня с единичным шагом регулировки.
При включении самодиагностика проверяет работу аппарата и подключенные принадлежности. Автоматический контроль внутренних параметров предупреждает о неполадках и ошибках. Предусмотрены звуковая сигнализация, регулировка громкости и оповещение о превышении допустимого времени подачи энергии.
Аппарат поддерживает возвратные нейтральные электроды с одной пластиной или двумя разделенными проводящими зонами. При использовании разделенного электрода система отслеживает контакт с пациентом и сопротивление в его цепи. Избыточное сопротивление вызывает сигнал тревоги.
Последние параметры восстанавливаются после включения или переключения режима. Дополнительно память сохраняет до пяти конфигураций режимов и мощности. Для монополярного резания и коагуляции предусмотрены отдельные элементы выбора мощности; биполярную мощность регулируют в зоне BIPOLAR.
Подача тока может быть непрерывной на протяжении активации либо ограниченной заданным временем. RF TIME позволяет установить длительность от 10 мс до 30 с; непрерывной подаче соответствует индикатор CO. Эта настройка совместима с автоматическим запуском и остановкой биполярной коагуляции.
В настройках FLASH TIME задают длительность импульсов и интервалы между ними. Доступны однократное воздействие и циклическое повторение с выбранными промежутками. Установленная конфигурация отображается индикатором на экране.
В режиме CUT применяется немодулированный синусоидальный ток для резания без коагуляции. BLEND совмещает резание с глубокой коагуляцией. ENHANCED CUT использует ток с переменной амплитудой для усиленного резания, в том числе жировой ткани.
FORCED COAG предназначен для быстрой поверхностной коагуляции модулированным током; также используются названия SPEEDY COAG и FULGURATE. При таком воздействии возможны брызги и частичная карбонизация ткани. В режиме SOFT COAG низковольтный ток со слабой модуляцией применяют для мягкой глубокой коагуляции; она требует большего времени, чем поверхностная.
При биполярной коагуляции энергия воздействует на ткань между концами инструмента. Биполярный пинцет подключается к порту BIPOLAR, а режим выбирается кнопкой панели. Предусмотрены ручное управление педалью и функции автоматического начала и завершения коагуляции с контролем сопротивления ткани.
Кнопка SELECT переключает четыре состояния: автоматические функции отключены, START, STOP и START/STOP. Выбранные функции обозначаются световыми индикаторами. В ручном состоянии подача начинается при нажатии педали и заканчивается при ее отпускании. Контакт инструмента с тканью участвует в разрешении подачи; для автоматической остановки указан порог сопротивления 200 Ом.
В базовую поставку входят аппарат и монополярная рукоятка 00205.00 с ручным переключателем и электродом-лезвием. Стержень лезвия имеет длину 70 мм и посадочный диаметр 2,4 мм. Кабель рукоятки длиной 3 м снабжен трехконтактным штекером 4 mm 3-Banana со стороны генератора.
Набор 00500.00 содержит десять электродов со стержнем 50 мм и посадочным диаметром 2,4 мм. По одной штуке входят тонкий прямой проволочный электрод 00500.L1, тонкий изогнутый 00500.L2, петля диаметром 4 мм 00500.L3, петля 8 мм 00500.L4 и изогнутый крючок 00500.L5. Также по одной штуке поставляются толстый изогнутый проволочный электрод 00500.L6, каплевидная петля 00500.L7, петля «лассо» 00500.L8, прямой шар диаметром 3 мм 00500.L9 и изогнутый шар 3 мм 00500.L10.
Дополнительно в комплект включены по три электрода каждого вида: лезвие 152-110 со стержнем 70 мм, игла 152-120 со стержнем 70 мм и шар 152-150 диаметром 4 мм со стержнем 60 мм. Посадочный диаметр всех этих электродов — 2,4 мм.
Стальной возвратный нейтральный электрод пациента 5365А размером 160×120 мм имеет язычковое соединение. Кабель 00404.08 длиной 3 м служит для стального нейтрального электрода, в том числе с покрытием TPE: со стороны аппарата расположен штекер Jack 6,3 мм, со стороны инструмента — разъем язычкового соединения.
Комплектация также включает водонепроницаемый ножной переключатель 00304.00, сетевой кабель SIE-IEC 00100.01 длиной 5 м и держатель для рукоятки и электродов 00202.00.
Основные характеристики
| Максимальная мощность CUT | 120 Вт при 250 Ом, допуск ±20% |
| Максимальная мощность BLEND | 90 Вт при 200 Ом, допуск ±20% |
| Максимальная мощность ENHANCED CUT | 90 Вт при 250 Ом, допуск ±20% |
| Максимальная мощность FORCED COAG | 80 Вт при 150 Ом, допуск ±20% |
| Максимальная мощность SOFT COAG | 60 Вт при 100 Ом, допуск ±20% |
| Максимальная мощность BIPOLAR COAG | 60 Вт при 50 Ом, допуск ±20% |
| Частота модуляции ENHANCED CUT | 1,25 Гц, допуск ±5% |
| Частота модуляции FORCED COAG | 10 кГц, допуск ±5% |
| Коэффициент амплитуды CUT | 1,5±0,2 |
| Коэффициент амплитуды BLEND | 2,5±0,3 |
| Коэффициент амплитуды ENHANCED CUT | 2,0±0,3 |
| Коэффициент амплитуды FORCED COAG | 2,8±0,3 |
| Коэффициент амплитуды SOFT COAG | 1,6±0,3 |
| Коэффициент амплитуды BIPOLAR COAG | 1,5±0,2 |
| Максимальное выходное напряжение CUT (Vpp) | 1500 В, допуск ±15% |
| Максимальное выходное напряжение BLEND (Vpp) | 1800 В, допуск ±15% |
| Максимальное выходное напряжение ENHANCED CUT (Vpp) | 1500 В, допуск ±15% |
| Максимальное выходное напряжение FORCED COAG (Vpp) | 1500 В, допуск ±15% |
| Максимальное выходное напряжение SOFT COAG (Vpp) | 700 В, допуск ±15% |
| Максимальное выходное напряжение BIPOLAR COAG (Vpp) | 700 В, допуск ±15% |
| Рабочая частота | 600 кГц |
