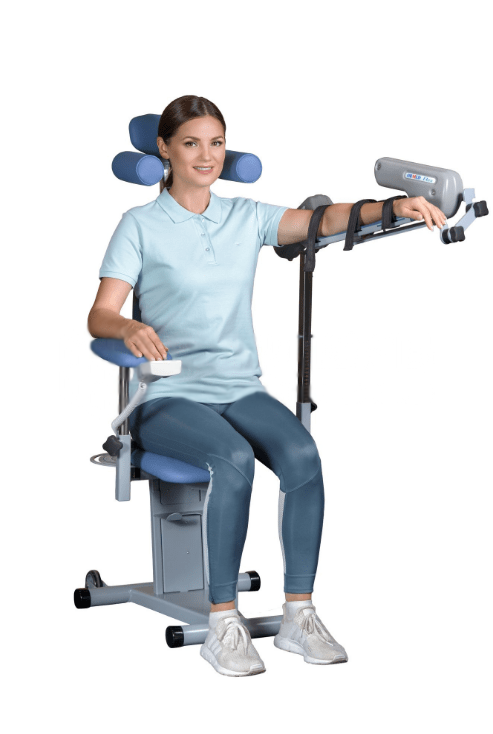

Ormed FLEX-F04 — аппарат роботизированной механотерапии плечевого сустава методом продолжительной пассивной разработки (CPM). Он предназначен для правой и левой руки и допускает использование у взрослых и детей с шести лет. Аппарат применяется при восстановлении объёма движений после травм, операций и заболеваний плеча.
Два электропривода разрабатывают сустав в нескольких плоскостях: приведение и отведение, элевация, внутренняя и наружная ротация. Угол сгибания локтя при позиционировании руки регулируется вручную. Механизмы могут работать по отдельности либо одновременно.
При синхронной работе элевация сочетается с наружной ротацией, а обратное движение — с внутренней ротацией при разных углах отведения. После отключения синхронизации движения двух механизмов задаются независимо. Это позволяет выбрать сочетание движений для конкретной процедуры.
Расстояние между сиденьем и лотком предплечья, длина плеча и предплечья регулируются под пациента. Руку располагают на лотке и фиксируют так, чтобы анатомические оси сустава совпадали с осями механизмов. Спинка мобильного кресла регулируется для подбора рабочего положения.
Пульт используется для выбора рабочих механизмов, направления и диапазона движений, скорости, длительности процедуры и чувствительности переключения нагрузки. Индивидуальные настройки сохраняются во встроенной памяти с 250 ячейками или на USB-носителе и могут применяться при повторных занятиях.
Специальные режимы предназначены для изменения характера пассивной разработки и объединения движений в выбранную последовательность. Программа «Пауза» удерживает конечность в крайнем положении до 60 секунд. «Удлинение» предназначено для последовательного увеличения движения в выбранном направлении. «Разогрев» расширяет амплитуду от уменьшенной до заданной в течение 15 циклов. «Комфорт» прибавляет по 1° за цикл после начала работы в уменьшенном диапазоне. «Тренировка» объединяет несколько специальных режимов в одну последовательную программу.
Система переключения нагрузки реагирует на повышение сопротивления движению. При достижении заданного порога исполнительный механизм останавливается и начинает движение в другую сторону. Чувствительность настраивается под пациента. Любая кнопка доступного пациенту пульта служит для экстренной остановки.
FLEX-F04 используют после растяжений, ушибов, артротомии, артроскопии и других внутрисуставных вмешательств, операций на мягких тканях и эндопротезирования. В число задач входит разработка посттравматических и постиммобилизационных контрактур. Возможно применение в восстановлении функции плеча после мастэктомии при сформировавшемся ограничении движений.
Амплитуду, скорость, длительность процедуры и дополнительные режимы определяет медицинский специалист, учитывая состояние пациента и противопоказания. Параметры задаются индивидуально для назначенной программы пассивной механотерапии.
Комплект включает исполнительный механизм плечевого сустава, мобильное кресло, блок электроники, пульт, подлокотник, лоток предплечья с ременным фиксатором, упор локтя, поддержка для элевации, ограничитель плеча, руководство по эксплуатации и два запасных предохранителя. Индивидуальная Flash-карта пациента поставляется по дополнительному заказу.
Основные характеристики
| Приведение/отведение | 0–120° |
| Элевация | 30–175° |
| Внутренняя и наружная ротация | До 90° в каждую сторону |
| Ручная установка сгибания локтя | 60–180° |
| Скорость | 0,5–3,5°/с, около 30–210°/мин |
| От сиденья до лотка предплечья | 33–71 см |
| Длина предплечья | 28–47 см |
| Длина плеча | 19–33 см |
| Продолжительная нагрузка на механизм | 9 кг |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | 150 Вт |
| Масса | 40 кг |
