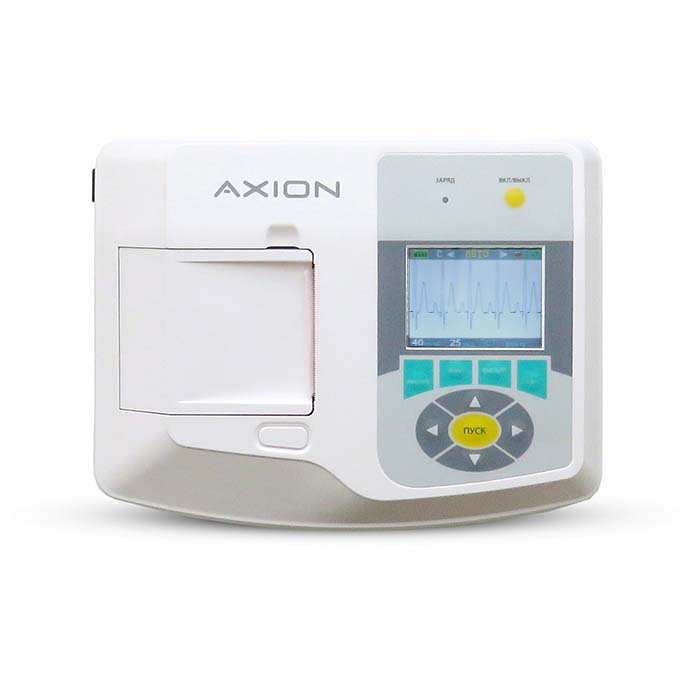

Электрокардиограф ЭК1Т-1/3-07 «Аксион» предназначен для записи биоэлектрических потенциалов сердца при обследовании сердечно-сосудистой системы. Прибор применяют в поликлиниках, стационарах, скорой помощи, ФАПах, кабинетах общей практики, частных клиниках и диагностических центрах.
Ручной и автоматический режимы позволяют регистрировать стандартные отведения, отведения Кабрера и Нэба либо пользовательский набор. Результаты печатаются встроенным термопринтером по одному или трём отведениям. Для обмена медицинскими данными предусмотрена возможность подключения к региональным и локальным медицинским информационным системам.
Мониторинг ритма сопровождается построением ритмограммы, гистограммы и скатерограммы. При обнаружении аритмии выполняется автоматическая регистрация, предусмотрена запись типичных кардиоциклов. Прибор распознаёт сигналы кардиостимулятора.
Гальванически изолированный измерительный усилитель защищён от дефибрилляционного разряда при использовании кабеля пациента из поставки. Антитреморный и сетевые фильтры 50/60 Гц можно отключать, антидрейфовый — переключать. Питание от сети дополнено сменным литийионным аккумулятором.
С прибором поставляются кабель пациента, сетевой шнур, набор многоразовых электродов, сумка-футляр и комплект эксплуатационной документации. Каждая позиция — по одному прибору, предмету или комплекту соответственно; термобумага поставляется в количестве двух рулонов.
Основные характеристики
| Входное сопротивление | Не менее 10 МОм |
| Диапазон размаха входных сигналов | 0,03–10 мВ |
| Нелинейность АЧХ | ±1,25% |
| Допустимое смещение входного потенциала | ±300 мВ |
| Коэффициент подавления синфазных помех | Не менее 100 000 раз |
| Напряжение внутренних шумов | Не более 20 мкВ |
| Постоянная времени входного усилителя | Не менее 3,2 с |
| Разрядность | 24 бита |
| Диапазон измерения частоты сердечных сокращений | 30–300 уд/мин |
| Цветной TFT-дисплей | 2,8 дюйма, 320×240 пикселей |
| Ширина рулонной термобумаги | 57 мм |
| Скорость движения термобумаги при регистрации | 5; 10; 12,5; 25; 50 мм/с |
| Выбираемая продолжительность записи электрокардиограммы | 3; 4; 6; 8; 10; 16 с, 4 RR-интервала или неограниченная |
| Чувствительность при регистрации электрокардиограммы | 2,5; 5; 10; 20; 40 мм/мВ |
| Продолжительность зарядки аккумуляторной батареи | Не более 3,5 ч |
| Габаритные размеры корпуса электрокардиографа | 225×175×75 мм |
| Масса электрокардиографа | Не более 1,3 кг |
