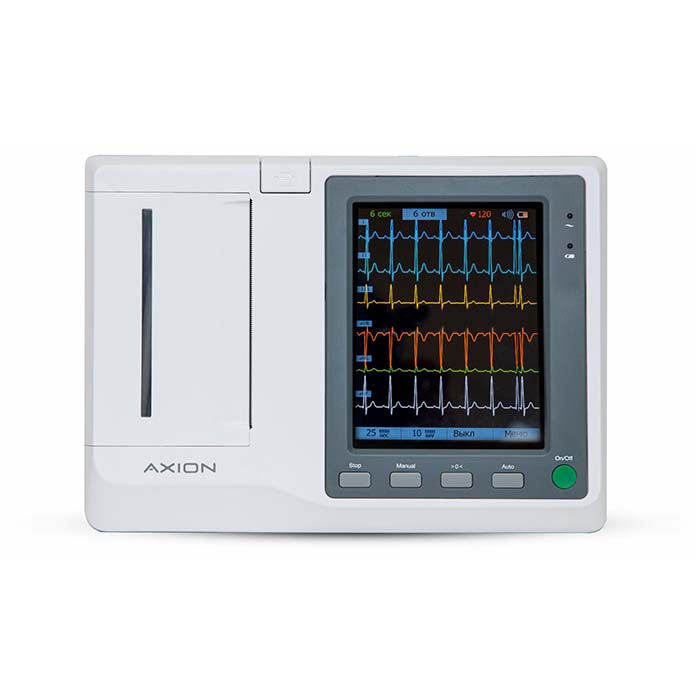

Электрокардиограф «АКСИОН» ЭК3ТЦ-3/6-04 применяется для измерения и графической регистрации потенциалов сердца у взрослых и детей в медицинской диагностике. Поддерживает автоматическую синхронную и ручную запись стандартных отведений, наборов Кабрера, Нэба и пользовательского набора.
Прибор обнаруживает сигналы кардиостимулятора, строит типичные кардиоциклы и запускает запись при выявлении аритмии. Анализ вариабельности ритма включает ритмограмму, гистограмму и скатерограмму; синдромальное заключение предусмотрено в версии с интерпретацией.
ЭКГ выводятся на встроенный или внешний принтер и передаются на ПК по USB. В исполнении с GSM доступна отправка на сервер; предусмотрена интеграция с региональной МИС. Экран содержит виртуальную алфавитно-цифровую клавиатуру. В распечатке указаны данные о пациенте, ФИО врача, дата и время записи.
Гальванически изолированный усилитель защищён от дефибриллятора при комплектном кабеле пациента. Антитреморный и сетевые фильтры 50/60 Гц отключаются, антидрейфовый переключается. Сменный аккумулятор — литийионный.
В комплекте: прибор, кабель пациента, сетевой шнур, набор многоразовых электродов, сумка-футляр и руководство — по одной позиции; термобумага — два рулона.
Основные характеристики
| Печать отведений | 3; 6; 12 |
| Автоизмерение элементов ЭКГ | 9 параметров; 131 в версии с интерпретацией |
| Входное сопротивление | ≥10 МОм |
| Входной сигнал, размах | 0,03–10 мВ |
| Нелинейность АЧХ | ±1,25% |
| Смещение входного потенциала | ±300 мВ |
| Подавление синфазной помехи | ≥100 000 раз |
| Шумы / постоянная времени | ≤20 мкВ / ≥3,2 с |
| Разрядность / ЧСС | 24 бита / 30–300 уд/мин |
| Дисплей | TFT, 5,7 дюйма, 640×480 |
| Память / внешняя Flash | До 100 ЭКГ / до 16 ГБ |
| Термобумага | 112 мм, рулон или Z-сложение |
| Скорости бумаги | 5; 10; 12,5; 25; 50 мм/с |
| Длительности ЭКГ | 3; 4; 6; 8; 10; 16 с, 4 RR или неограниченно |
| Чувствительность | 2,5; 5; 10; 20; 40 мм/мВ |
| Аккумулятор: работа / зарядка | 6 ч / не более 5 ч |
| Сеть / бортовое питание | 220±22 В, 50 Гц / 10,5–15 В |
| Габариты / масса | 265×195×70 мм / не более 1,5 кг |
