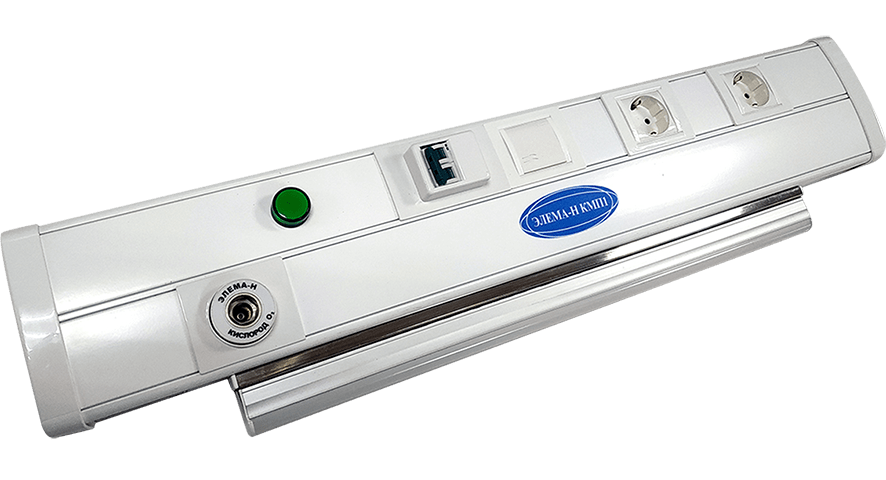

Палатная консоль «Элема-Н КМП1» предназначена для подачи медицинского кислорода и подключения электропитания оборудования у койки пациента. Настенную панель используют в послеоперационных палатах, отделениях реанимации и интенсивной терапии, а также в родильных отделениях. В одном корпусе объединены газовое подключение, электрические элементы и направленное освещение.
Модуль изготовлен из алюминиевого профиля. Его размещают на стене в зоне оказания медицинской помощи, подключая к общебольничной газовой магистрали и сети переменного тока. Вход газовой разводки оборудован фитингом для беспаечного соединения с центральной магистралью. Такой способ подключения предусмотрен конструкцией газовой части консоли.
Для подачи кислорода установлен один клапан стандарта DIN. Газовый клапан снабжён специальным индексным ключом, который служит защитой от ошибочного присоединения оборудования. Индексная система задаёт соответствие газового соединения используемой среде и учитывается при подключении медицинской аппаратуры.
Электрическая часть включает две розетки с заземляющими контактами. Встроенный автоматический выключатель защищает сетевую цепь, а индикатор показывает наличие напряжения. Эти элементы позволяют подключать электрическое оборудование непосредственно к панели и контролировать состояние её питания по световой индикации.
В стандартное оснащение входит светодиодный светильник с выключателем. Направленный LED-свет предназначен для пациента и локального освещения возле койки. Управление освещением предусмотрено на самой консоли, поэтому для включения встроенного источника света используется его отдельный выключатель.
Для серии предусмотрены различные варианты исполнения под задачи отделения. Кроме указанной конфигурации, возможны панели длиной 1200, 1600 и 2000 мм и изготовление корпуса из стали. При выборе другого исполнения его материал и длину определяют отдельно; эти варианты не изменяют характеристики базового алюминиевого модуля.
Расширение оснащения включает дополнительные газовые клапаны и электрические элементы, в том числе розетки и выключатели. Консоль также может комплектоваться шиной из нержавеющей стали для размещения медицинского оборудования и принадлежностей. Дополнительную шину и увеличение числа точек подключения предусматривают при подборе комплектации под конкретную палату. Панель также можно дополнить полкой для размещения медицинского оборудования у койки.
Основные характеристики
| Производитель | ООО «Элема-Н» |
| Длина × высота × глубина | 800 × 188 × 78 мм |
| Масса | 5 кг |
| Питание от сети переменного тока | 220 В, 50 Гц |
