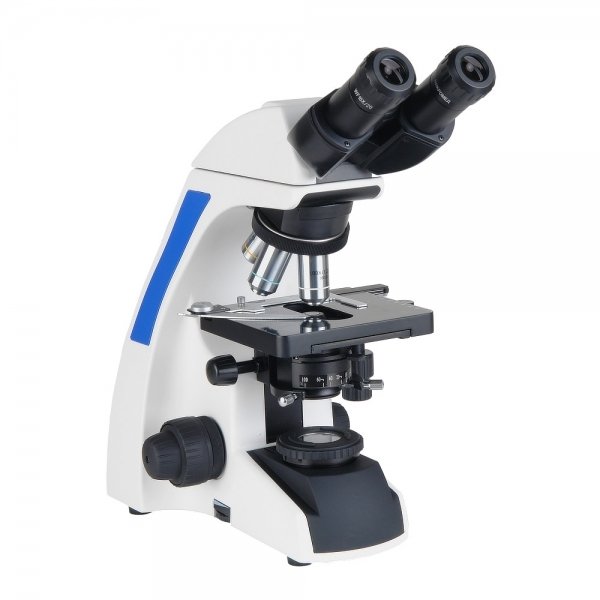

Бинокулярный биологический микроскоп «Микромед 2» в варианте 2 LED М предназначен для исследования микропрепаратов в проходящем свете методом светлого поля. Его применяют в медицинских диагностических лабораториях, клиниках, научных институтах и вузах для изучения окрашенных и неокрашенных мазков и срезов. Научные области применения включают биологию, ботанику и химию.
Для тёмного поля, поляризации и фазового контраста предусмотрена установка дополнительных устройств. Также микроскоп совместим с приобретаемыми отдельно видеоокулярами. С их помощью изображение в реальном времени выводится на компьютер для документирования, демонстрации и совместного анализа.

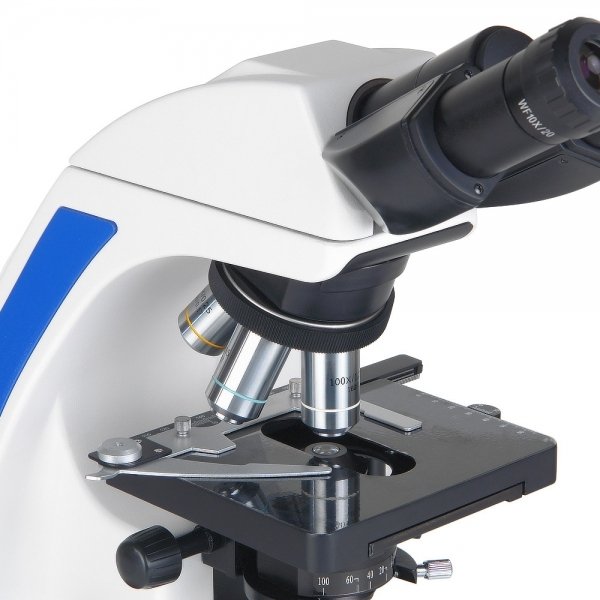

Ахроматическая оптическая система рассчитана на длину тубуса 160 мм. Парфокальная высота используемых объективов составляет 45 мм. Диапазон увеличений в базовой комплектации — от 40 до 1000 крат. Поворотное револьверное устройство предусматривает пять позиций, а поставляемый с микроскопом стандартный набор содержит четыре объектива.
В базовый набор входит объектив с увеличением 4×, числовой апертурой 0,1 и рабочим расстоянием 17,9 мм. Десятикратный объектив имеет числовую апертуру 0,25 и рабочее расстояние 5,12 мм. Объектив 40×/0,65 установлен в пружинящей оправе; его рабочее расстояние составляет 0,74 мм. Стократный объектив с апертурой 1,25 предназначен для масляной иммерсии. Для него также предусмотрена пружинящая оправа, рабочее расстояние равно 0,19 мм.
В дополнение к базовому набору можно выбрать объектив с увеличением 20× и апертурой 0,4 либо объектив 60×/0,85. Они относятся к опциональному оснащению. Объективная система рассчитана на линейное поле зрения 18 мм. Для наблюдения через визуальную насадку комплектуются два широкопольных окуляра 10×/20 с удалённым выходным зрачком.
На каждом из двух окуляров предусмотрена отдельная диоптрическая настройка в диапазоне ±5 диоптрий. Удалённый выходной зрачок позволяет наблюдать в очках. Посадочный диаметр окуляров составляет 30 мм. При установке видеоокуляра используется соответствующий переходник 23,2–30 мм.

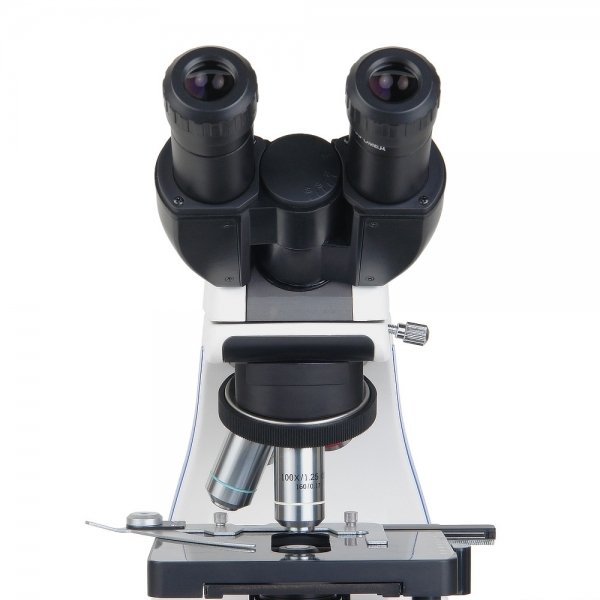

Бинокулярная поворотная насадка Gemel имеет наклон 30° и собственное увеличение 1×. Она поворачивается на 360°, межзрачковое расстояние регулируется от 47 до 75 мм. Высоту окулярных тубусов можно изменять их разворотом. При межзрачковом расстоянии 65 мм разворот тубусов на 180° повышает положение окуляров на 40 мм. Эта регулировка предназначена для выбора рабочей высоты наблюдения пользователями разного роста.
Освещение по Кёлеру формируется встроенным светодиодом, коллектором с полевой диафрагмой и конденсором Аббе. Светодиод мощностью 5 Вт имеет цветовую температуру 4600–5200 К и даёт белый свет. Система рассчитана на наблюдения в светлом поле без дополнительных фильтров цветовой коррекции.
Центрируемый конденсор Аббе предназначен для работы методом светлого поля. Его числовая апертура составляет NA 1,25. Конденсор регулируется по высоте и снабжён держателем светофильтров. Узел крепления коллектора выполнен выдвижным и перемещается на салазках: конструкция открывает доступ к источнику света для обслуживания и замены.
Прямоугольный механический столик рассчитан на двухкоординатное перемещение препарата. Размер рабочей площадки составляет 142 × 132 мм. Фактический диапазон перемещения образца равен 75 × 50 мм, а ход столика по высоте — 19 мм. Покрытие устойчиво к воздействию реагентов и дезинфекционной обработке. Держатель препарата можно снять для перехода к быстрому ручному сканированию образца.
Штатив имеет Y-образное основание. Для переноски предусмотрена рукоятка, для сетевого шнура — место для хранения. Микроскоп подключается к сети переменного тока 220 ± 22 В, 50 Гц.
В базовую поставку входят штатив с осветителем и источником питания, насадка, револьвер, столик, конденсор, указанные объективы и окуляры. Предусмотрены голубой, зелёный, жёлтый и матовый фильтры. Комплект принадлежностей включает сетевой шнур, пылезащитный чехол, иммерсионное масло, запасной светодиод 5 Вт и три предохранителя с учётом установленного. Прилагается руководство по эксплуатации.
Габариты микроскопа без упаковки составляют 220 × 370 × 450 мм, габариты в транспортной упаковке — 530 × 330 × 390 мм. Масса прибора без упаковки не превышает 6,5 кг, масса в упаковке — 8,5 кг. Производитель микроскопа — «Нингбо Шенг Хенг Оптикс энд Электроникс Ко., Лтд.».
