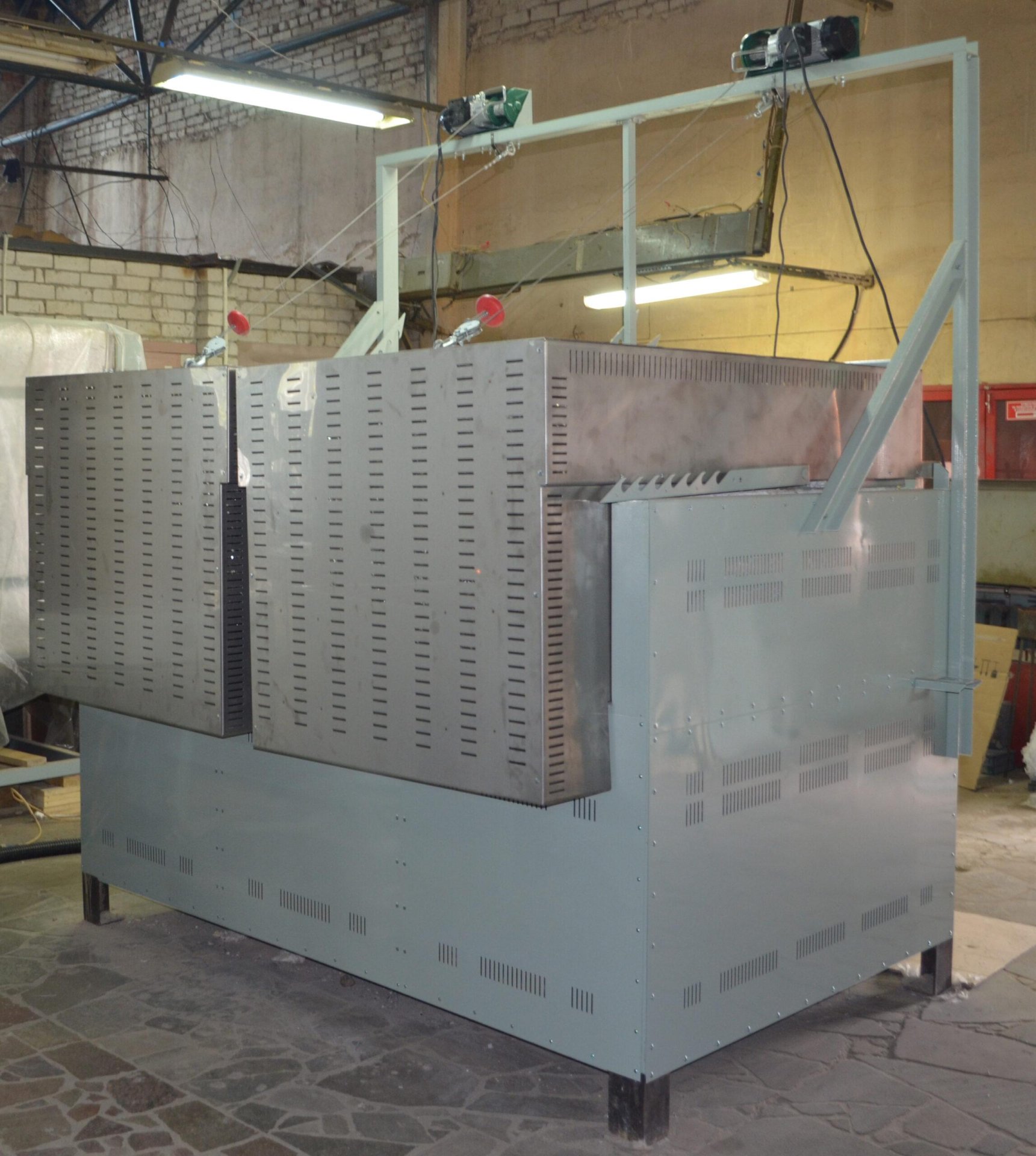

Ванная прокалочная электропечь ЭВВО-650/1100 с внешним обогревом предназначена для высокотемпературной обработки металлов в промышленных условиях. В конструкции применяется внешний обогрев металлической внутренней ванны. Ее футеровка выполнена из специального огнеупорного кирпича марки ШЛ-1,3. Материал футеровки устойчив к воздействию щелочных расплавов в ходе технологической обработки.

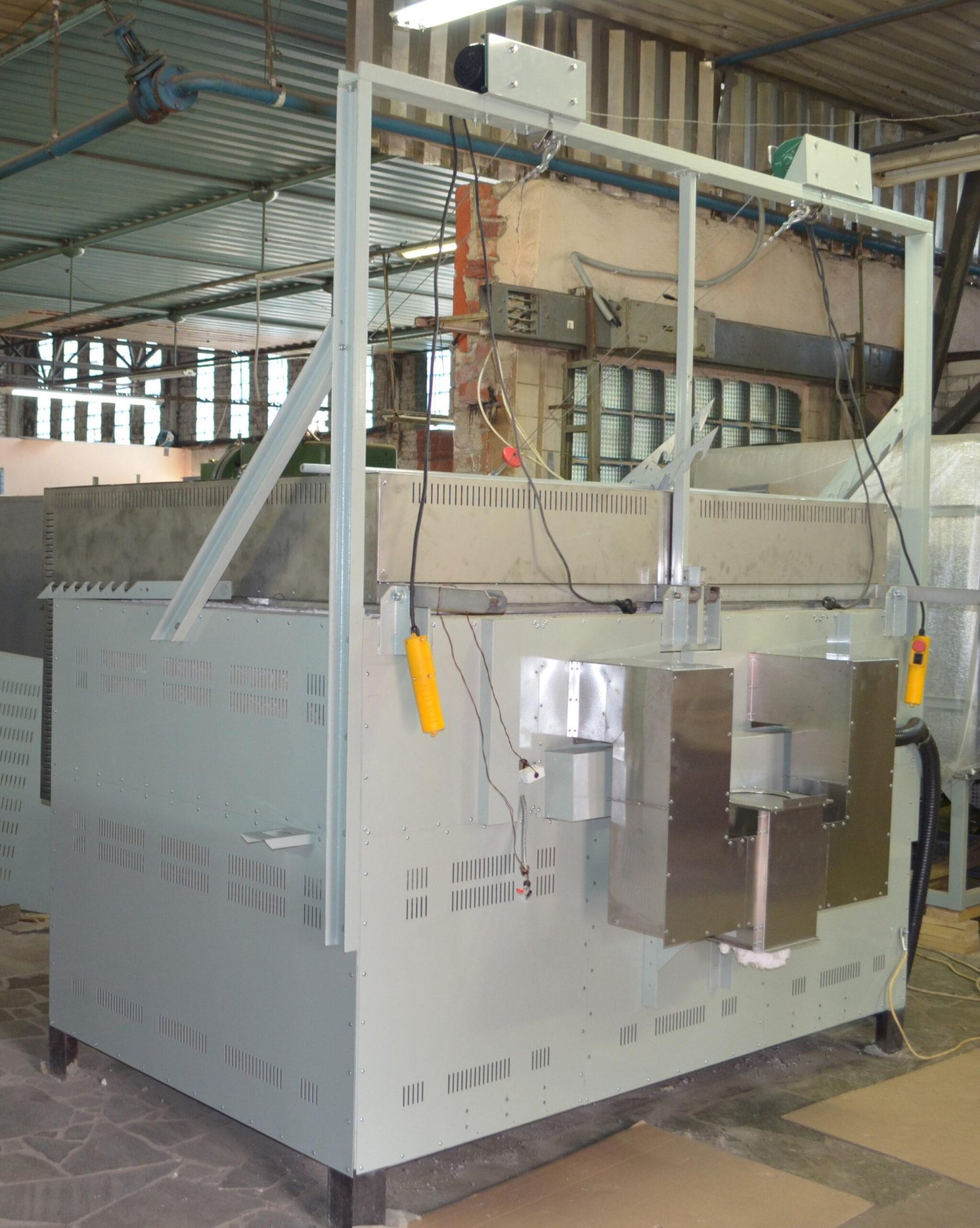

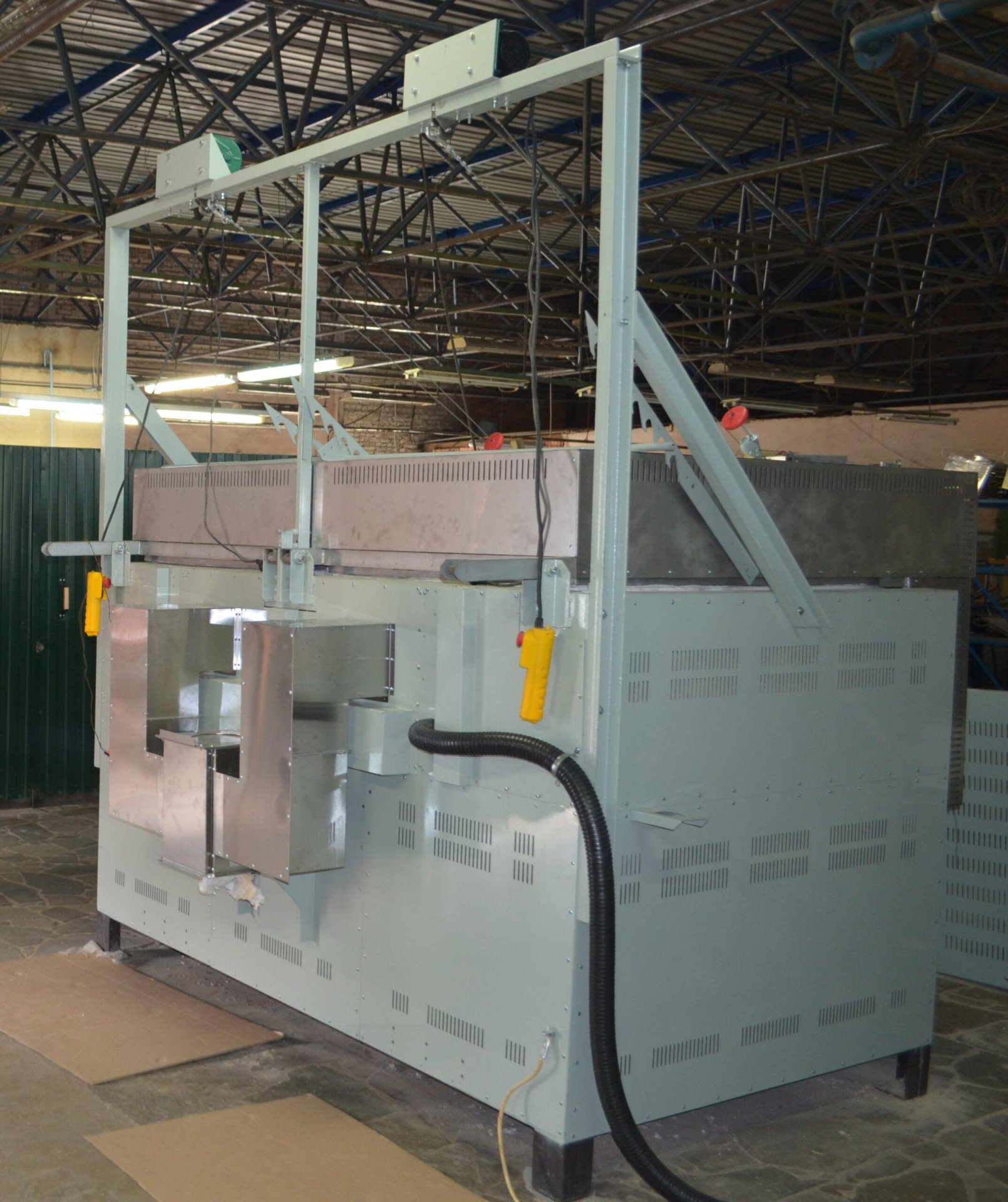

Открывание печи осуществляется с помощью механического подъемника крышки. Подъемный механизм размещен на собственной опорной раме, входящей в конструкцию оборудования. Для управления механизмом предусмотрен выносной пульт с аварийной кнопкой остановки. В комплект входят основной и дополнительный поддоны, каждый из которых состоит из четырех листов. На задней стенке размещены впускной коллектор сжатого воздуха и два вентиляционных отверстия для отвода продуктов нагрева.
Управление мощностью нагрева выполняет тиристорный регулятор ТРМ-3-ПИД251-3Т-А. Предусмотрены два способа работы с ним: местное управление с лицевой панели устройства и удаленное управление с использованием протокола ModBus. Многоступенчатое ПИД-регулирование позволяет задавать температуру, темпы нагрева и охлаждения. Лицевая панель регулятора отображает информацию о рабочем процессе. Оператор видит задающий сигнал и ток нагрузки, активный режим работы, установленные программные значения и коды возникающих ошибок.
Климатическое исполнение печи — УХЛ 4.2. Она рассчитана на закрытые помещения с температурой воздуха от +10 до +35 °C и относительной влажностью до 80% при +25 °C. Атмосферное давление должно находиться в пределах 84,0–106,7 кПа. Для электропитания оборудования требуется подключение к трехфазной сети переменного тока.
Рабочая температура составляет 1000 °C, максимальная температура нагрева — 1100 °C. Разогрев незагруженной печи от температуры окружающей среды до рабочего режима занимает не более 420 минут. Кирпичная футеровка относится к элементам, состояние которых учитывается при эксплуатации: при появлении видимых разрушений ее необходимо заменить. Изготовитель — ОАО «Смоленское СКТБ СПУ».
Основные характеристики
| Полезное пространство ванны, Ш×Г×В | Не менее 1760×840×430 мм |
| Габариты открытой печи с опорной рамой подъемного механизма, Ш×Г×В | Не более 2470×2130×3030 мм |
| Номинальная мощность | Не более 60 кВт |
| Напряжение питающей сети | 380 В ±10% |
| Частота сети | 50 Гц ±1 Гц |
| Масса | Не более 4000 кг |
