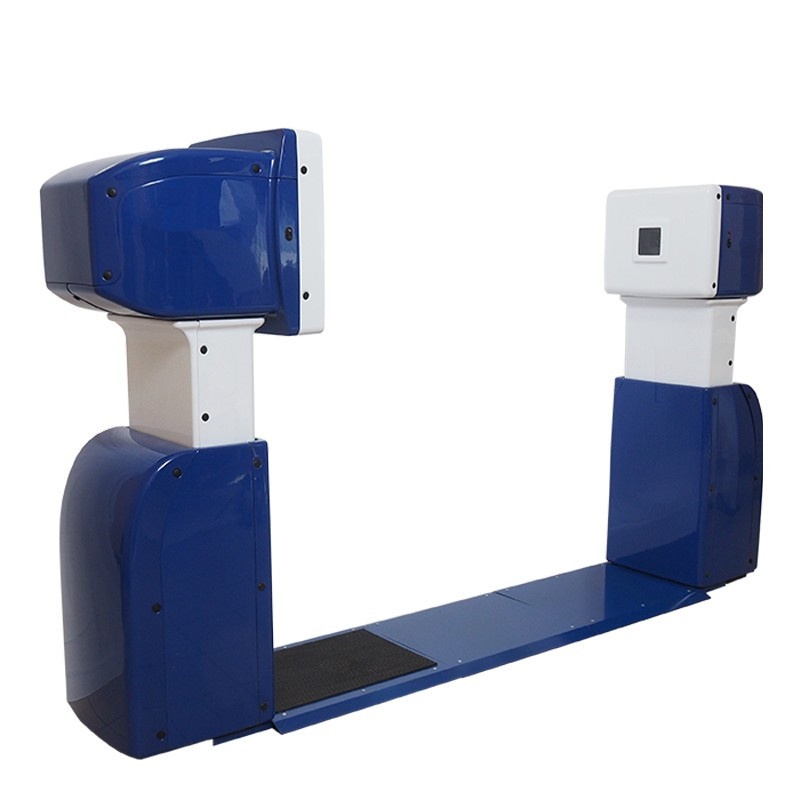

Цифровой флюорограф С.П. Гелпик Ренекс Ф-5000 — стационарный аппарат для одномоментной цифровой съёмки органов грудной клетки.
Несканирующая система получает полноформатное изображение за одну экспозицию непосредственно с цифрового приёмника, без последовательного сканирования и сшивки фрагментов. Поддерживаются прямая и боковая проекции в положении стоя, обследование на каталке и в латеропозиции.
Штативная часть выполнена в виде двух отдельных вертикальных стоек открытого типа. В них размещены рентгеновский излучатель с питающим устройством моноблочного типа и плоскопанельный приёмник. Отсутствие кабины обеспечивает свободный подход между стойками с разных сторон. Электропривод синхронизирует вертикальное перемещение системы «излучатель — приёмник».
Фокусное расстояние составляет 1500 мм. В спецификации задан диапазон вертикального положения системы 1070–1525 мм. Видеокамера позволяет наблюдать за пациентом, двусторонняя аудиосвязь используется для общения во время позиционирования и обследования.
Стационарный детектор использует сцинтиллятор CsI. Рабочее поле — 430 × 430 мм, матрица — 3072 × 3072 пикселя, шаг пикселя — 140 мкм. Разрядность преобразования сигнала составляет 14 бит, пространственное разрешение — 3,7 пары линий/мм. Изображение поступает на монитор для оценки и обработки после экспозиции.
Рентгеновская трубка имеет вращающийся анод со скоростью 9000 об/мин. Малое фокусное пятно составляет 0,6 × 0,6 мм, большое — 1,3 × 1,3 мм. Предусмотрены выбор фокуса, рентгеновская диафрагма и световой указатель поля облучения. Анодное напряжение регулируется в пределах 40–125 кВ, максимальный ток — 350 мА, количество электричества — 1–100 мАс.
Система автоматического выбора экспозиции задаёт напряжение, ток и время с учётом условий прохождения излучения через пациента. Запуск выполняется оператором; автоматизированный подбор параметров не требует предварительной пробной экспозиции в описанном режиме. Рентгенэкспонометр используется в системе контроля экспозиции.
После съёмки значения кВ, мА и времени, а также рассчитанная эффективная доза отображаются на пульте и сохраняются в учётной карточке пациента. Сенсорная панель управления имеет диагональ 15 дюймов, индикация и маркировка органов управления русскоязычные. Ёмкостной накопитель энергии предусмотрен для работы питающего устройства с однофазной сетью.
Два автоматизированных рабочих места предназначены для рентгенолаборанта и врача-рентгенолога. Компьютерная конфигурация включает процессор с частотой 3,6 ГГц, оперативную память 8 ГБ и накопитель 1 ТБ, сетевой интерфейс, дисковый привод и видеокарту. Каждое рабочее место оснащено клавиатурой и мышью. Состав компьютеров определяется согласованной поставкой.
Для обоих АРМ предусмотрены ЖК-мониторы диагональю 24 дюйма с матрицей 1920 × 1200 пикселей. В спецификации указаны яркость 250 кд/м², контрастность 1000:1, шаг пикселя 0,275 мм и углы обзора 178° по горизонтали и вертикали. Мониторы используются для управления исследованием и просмотра цифровых рентгенограмм.
Программный комплекс обеспечивает регистрацию пациентов, получение, обработку, хранение, печать и передачу снимков. База данных связывает сведения о пациенте с датой, временем, видом и параметрами обследования. В карточке могут храниться причина обращения, диагноз и рентгенологическое заключение вместе с изображениями и автоматически рассчитанной дозой.
Поиск выполняется по полям базы данных. Программа позволяет находить предыдущие обследования пациента и сопоставлять их с текущим, просматривать архив за выбранный период и формировать список обследованных. Предусмотрены стандартизированные статистические отчёты и справки.
Поддерживаются импорт и экспорт DICOM, взаимодействие с электронным архивом медицинских изображений, сохранение на жёстком диске и обмен через сменные носители. Электронные медицинские документы объединяют флюорограммы и текстовые сведения; для заключений используются шаблоны. Изображения и сопроводительная информация могут выводиться на печать.
Обработка включает инверсию «негатив/позитив», изменение яркости и контраста, масштабирование и режим «Лупа» для перемещаемой области интереса. Доступны измерения координат, расстояний, площадей и углов. Автоматическая нормализация регулирует яркость и контраст исходного снимка.
Статистический анализ произвольной области интереса определяет число пикселей, среднее, минимальное и максимальное значения, среднеквадратическое отклонение и гистограмму яркости. Эти инструменты дополняют визуальный просмотр и измерения на изображении.
Дополнительное оснащение включает чёрно-белый лазерный принтер A4, два источника бесперебойного питания и два комплекта мебели «стол и стул». Предусмотрены средства защиты гонад со свинцовым эквивалентом 0,35 мм Pb и щитовидной железы — 0,5 мм Pb. Наличие и состав дополнительного оборудования определяются комплектацией.
Потребляемая мощность системы составляет 2,5 кВт. Питание — сеть частотой 50 Гц. Габариты аппарата — 75 × 230 × 160 см, масса — 250 кг.
